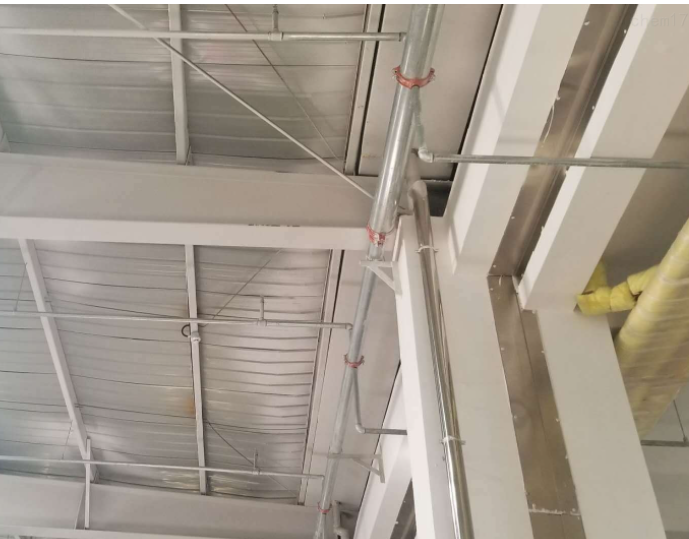

薄涂型防火涂料

防火涂料噴涂：

1 噴涂底層料，為提高涂料與鋼梁基層的粘結強度，應在底層的漿料中添加少量的水性膠粘劑。涂層表面有明顯的乳突、凹坑，應用抹刀修平。

2 噴涂前應進行試噴并制作樣板。通過試噴確定噴涂氣壓、噴距、噴槍移動速度等工藝的最優參數，并經監理用標準樣板比對確認后，方可進行大面積噴涂。

3 噴涂時，噴槍要垂直于被噴鋼構件表面，噴距6-10毫米，保持在0.4-0.6MP，噴槍運行速度要保持穩定，不能在同一位置久留，避免造成涂料堆積和流淌。噴涂過程中，配料及往噴涂機內加料均要連續進行，不得停留。

4 底層涂料表面干燥后（底層涂料施工24小時后），方可進行面層涂料的噴涂，對于明顯凹凸不平處，應用抹刀進行抹平處理，以確保涂層表面均勻光潔。薄型鋼結構防火涂料標準中指的是涂層厚度大于3毫米小于7毫米的防火涂料。類別:NB 人們的常規指的水性鋼結構防火涂料。市場 上常見兩種水性薄型防火涂料，一種是（略有）麻面的，另一種是平面的。（略有）麻面的防火涂料不可刷涂，必須噴涂施工。平面的防火涂料刷涂、噴涂、滾涂均可。但是每遍的厚度必須把握好。否則會出毛病的。首先薄型防火涂料一般是用噴槍噴涂的，一般根據噴涂厚度要求噴涂2-4遍（厚度不同，遍數不同）

那種刷涂的薄型防火涂料一般4-8遍（厚度不同，遍數不同）

防火涂料厚型和薄型有什么區別？

薄型和厚型隧道防火涂料的區別之處如下：

1、厚度不同薄型3-7mm;厚型8-45mm。

2、防火原理有很大的區別：薄型通過遇火膨脹隔熱、產生惰性氣體滅火，厚型不膨脹靠自身隔熱原理防火。

3、薄型隧道防火涂料會產生滅火氣體，同時對人會有一定的危害，厚型鋼結構防火涂料不產生煙氣，綠色環保。

4、耐火極限：薄型隧道防火涂料國家規定最高2.5小時，厚型隧道防火涂料能達到3.0以上的耐火極限。

兩種產品存在著本質的差別，薄型隧道防火涂料穩定性較差，耐候性與使用年限也較短。而厚型隧道防火涂料穩定性強，不易造假，如果在耐火時間還有厚度符合的情況下，建議使用厚型隧道防火涂料。薄型防火涂料屬于膨脹型防火涂料，厚型防火涂料屬于非膨脹型防火涂料。這是他們的本質區別。薄型防火涂料的防火原理是:涂層遇火膨脹形成隔熱防護層，從而提高鋼結構的耐火時間。厚型防火涂料是通過自身的低導熱性能提高鋼結構的耐火時間。再有就是厚度不同。從你的問題來說你需要了解的應該是鋼結構防火涂料，鋼結構防火涂料按其分類方法不同也可以分為很多種類：

1、按基材可以分為有機和無機，按場地可分為室內和室外；

2、按涂層的薄厚可分為：超薄型、薄涂型和厚型。

一般按涂層厚度分類是比較常用的一種分類方法

厚型型鋼結構防火涂料的涂層厚度在8～50mm的范圍，它的耐火極限可達0.5～3h。火災發生時，涂層不會膨脹，它的阻燃性能主要是依靠它的不燃性、吸熱性和低導熱性來延緩鋼材的升溫。這種防火涂料不僅具有水溶性防火涂料的一些優點，并且由于他從基料到大多數添加劑都是無機物，故成本低廉。該鋼結構防火涂料大多采用噴涂，應用在室內對耐火極限要求在2h以上的鋼結構上，但由于其較厚的涂層，裝飾性比較差。

薄涂型鋼結構防火涂料的涂層厚度為3～7mm，耐火極限不超過2h。當其受火時能膨脹發泡，膨脹發泡形成的隔熱層能延緩鋼材的升溫，從而保護鋼材料。薄涂型鋼結構防火涂料的基料一般是用合適的乳膠聚合物，再加上阻燃劑、添加劑等組成。其中對于乳膠聚合物要求必須對剛結構具有良好的附著力，并且耐久性和防水性能較好，例如：苯乙烯改性的丙烯酸乳液、聚醋酸乙烯乳液、偏氯乙烯乳液等。這種材料一般分為底層（隔熱層）和面層（裝飾層），比厚型鋼結構防火材料的裝飾性好，施工的時候采用噴涂，用于對耐火極限要求在2h以內的港機構建筑上。

超薄型鋼結構防火涂料是指涂層厚度不超過3mm的鋼結構防火涂料，其受火時也能膨脹發泡，能形成致密的防火隔熱層，是近幾年的發展出的新品種。它的施工方法有很多，可以噴涂、刷涂、輥涂，它的耐火極限也在2h以內。相比與厚涂型鋼結構防火涂料和薄涂型鋼結構防火涂料，這種超薄型的防火涂料粘度更細，擁有更薄的涂層，并且施工方便、裝飾性更好，對于裸露的鋼結構上的應用備受用戶的青睞。但是他也有著自己的缺點，

其一、國內研究超薄型鋼結構防火材料的時間較短，對于其防火性能需要進一步優化。

其二、目前超薄型鋼結構防火涂料還是局限于適用在室內的裸露鋼結構的防火上，對于室外的應用還是很局限的，需要我們進一步來進行研究和改良。萬工環保厚型防火涂料,薄型防火涂料,超薄型防火涂料,室內防火涂料按國家標準生產，檢測報告，3ccc認證書齊全。你好！

防火涂料廠家路過。我只是來看看，不想說什么。
