玻璃鱗片防腐材料具有抗水性和水蒸氣滲透性，是理想的防腐耐酸材料。性能穩(wěn)定，變化率<1%。且化學(xué)成分穩(wěn)定，防腐抗老化，特別是能耐有機溶液、強酸、弱堿腐蝕。在生產(chǎn)工藝符合國際環(huán)保標(biāo)準(zhǔn)，且其分子結(jié)構(gòu)中氫、氧、碳元素，高溫分解時，溢出的氣體無毒、無味，對人體、環(huán)境均無害，符合國家綠色環(huán)保要求。故此，乙烯基玻璃鱗片膠泥是最理想的防腐蝕、耐酸、耐高溫、美觀的環(huán)保綠色防腐材料

1、玻璃鱗片能阻止水蒸氣和化學(xué)溶劑對基底物質(zhì)的侵蝕。襯底或涂層耐化學(xué)性的程度隨所選用的玻璃原材料不同而變化，由c-玻璃組織成的玻璃鱗片其具有優(yōu)良的抗化學(xué)耐用性。

2、由于有相對與鋼鐵、水泥等基底物質(zhì)較大的伸展系數(shù)，所以在熱沖擊的情況下樹脂層容易裂解和脫落，而玻璃鱗片能提供一種熱穩(wěn)定層，因而能防止對襯底的裂解和脫落。

3、耐溫性能好。玻璃鱗片襯里的使用其耐熱性比同類樹脂涂層可提高20-40℃，因此常用于石油輸油管道、熱水管線、耐熱化工裝置等。

4、熱脹系數(shù)小。

5、含有玻璃鱗片的涂層比不含有玻璃鱗片的環(huán)氧和聚酯樹脂硬得多，因此有較高的抗表面磨損性能

6、配伍性能好，可以與各種樹脂組成防腐涂料。

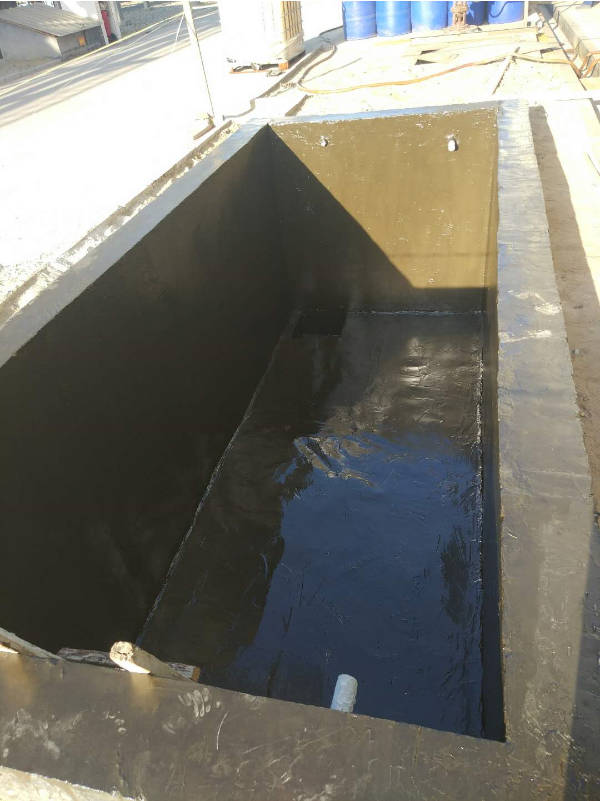

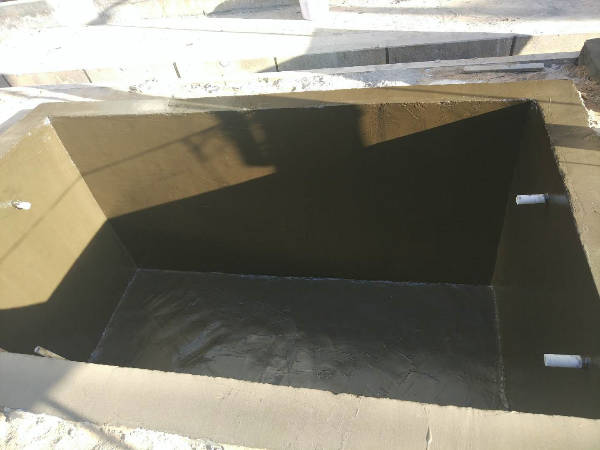

玻璃鱗片膠泥和涂料是由高性能環(huán)氧乙烯基樹脂和C-玻璃鱗片復(fù)合而成，具有優(yōu)良的耐化學(xué)介質(zhì)、耐高溫濕態(tài)腐蝕性氣體性能、極低的水蒸氣滲透率、硬化收縮率小、線膨脹系數(shù)低、耐溫度沖擊、磨耗系數(shù)小、施工簡單、常溫固化和易于修補等優(yōu)點。

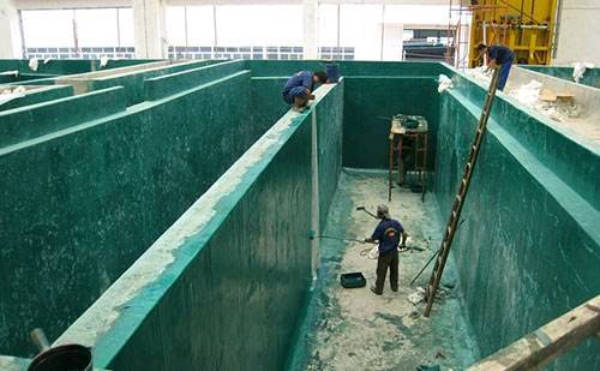

玻璃鱗片涂料施工簡單，可用刷涂、滾筒涂和高壓無氣噴涂。涂裝前必須進行表面處理，除油后用噴砂、噴丸進行去銹及粗化處理。通常用4號砂或20-40目的石英砂，以5-7kg/cm2壓縮空氣帶動砂粒，砂粒以50～70m/s速度從噴嘴中噴出，表面達SISSa2.5規(guī)格，清除噴砂后的灰塵，在8h小時內(nèi)進行涂裝。涂裝一般在干燥天氣進行，溫度5℃以上，相對濕度85%以下。

用同一種樹脂或玻璃鱗片(粒度較小的)作底漆，厚度為50微米，在底漆指觸干燥后就涂玻璃鱗片涂料。在涂裝時需要留意以下幾點：

a.涂料的充分?jǐn)嚢?

b.涂料基料同固化劑的混合;

c.粘度調(diào)整;

d.活性適用期;

e.涂裝機具(機械)的清洗與保養(yǎng);

f.玻璃鱗片尺寸。

關(guān)于以上諸點，通常按涂料廠規(guī)定進行，逐層施工，直至涂到設(shè)計厚度，表面用細(xì)料或純樹脂罩光一道。完成涂裝后，在20℃養(yǎng)護48h以上，進行目測是否存在明顯凹凸、脫層、氣泡、開裂、異物夾人及不固化缺陷。再用放電式脈沖電火花針孔儀檢查針眼、孔隙，用電磁測厚儀測定厚度(鋼結(jié)構(gòu))，用巴柯爾硬度計檢測硬度。對針眼等缺陷處，要認(rèn)真修補，首先將缺陷及周圍處加工成缽狀，鏟去原涂層，打毛粗化處理，涂底涂層后再涂玻璃鱗片涂料。
